控制圖是一種帶有控制界限的圖表，用于分析和判斷過程是否處于穩定狀態?？刂茍D的基本形式是縱坐標為特征值，橫坐標為樣本數或時間。圖上有三條線:上控制線VCL，中心線CL，下控制線LCL。統計過程控制是一種利用控制圖來控制過程質量的統計方法。

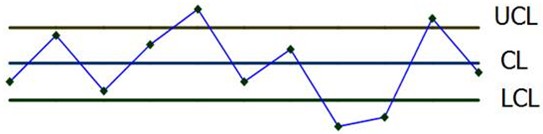

程控控制圖結構圖
控制圖中過程控制的判斷規則
規則1:數據點超過(低于)中心線3σ；
規則二:連續兩點中有兩點超出(低于)中心線2σ；
規則3:連續五個點中有四個點超出(低于)中心線σ；
規則四:連續七個點大于(小于)中心線；
規則五:連續六個點存在單調上升(下降)趨勢；
規則6:十個連續的點中有八個顯示出單調的上升(下降)趨勢；
規則7:相鄰兩點之間的數值差大于等于4σ；
控制圖失控因素分析
過程失控的原因很多，可以從以下七個主要因素綜合分析。
人:操作人員的質量意識、技術水平、文化素養、熟練程度和身體素質；
設備:機械設備的精度、工作穩定性和維護狀況；
材料:材料的成分、性能和質量等。
方法:加工工藝、工藝設備、操作規程等。
環境:工作場所的溫度、濕度、振動、照明、噪音、凈化；
能源:水、電、煤、蒸汽等。
測試:測試方法。
